TPU挤出加工技术及常见问题解决方法——广州普同
TPU薄膜的生产过程中需由TPU粒子经挤出吹膜、挤出流延或挤出压延成型，隐形车衣的TPU基膜一般采用的是挤出流延的成型方式，其中挤出成型是十分关键的一步，本篇将带大家了解TPU挤出加工技术及常见问题解决方法。
热塑性聚氨酯（TPU）可以在大部分通用型挤出机上进行加工。但是TPU熔体粘度较高，为了保证熔体能够充分塑化，TPU挤出机应配备高功率电机。
一、设备
1、螺杆
由于热塑性聚氨酯（TPU）对剪切作用非常敏感，带有混合装置的螺杆以及压缩段较短的尼龙螺杆都不适合加工TPU。前者剪切作用强烈，容易使TPU降解，导致熔体粘度急剧降低而无法成型；后者不能使TPU熔体充分塑化，制品表面易产生晶点。
进料段、压缩段与计量段的长度比在4:6:5范围内；螺杆长径比在25:1至30:1之间，压缩比应为3:1左右。
2、多孔板和滤网
为了防止TPU熔体中的不熔杂质进入模头，机筒和连接头之间应安装多孔板和滤网。滤网目数一般在80-120目之间。滤网的另外一个重要作用就是使熔体在机头产生足够的压力，从而提高熔体强度以利于成型。
3、模头
由于TPU是一种对剪切作用极其敏感的热敏性材料，其挤出机模头和连接头的设计需要采用平稳的几何过渡且不能存在死角。这样可以避免TPU因聚集在死角处而难以清除。另外由于TPU熔体的高粘度和高弹性，模头定型段应足够长，以消除聚合物的记忆形变。
二、挤出条件
1、干燥
TPU切片中的水分可以使熔体产生降解，影响加工性能以及制品的机械性能和外观。因此TPU在进行挤出加工前必须进行干燥。干燥温度因硬度不同而异，一般在95-110℃之间，时间3小时左右。
2、加工温度

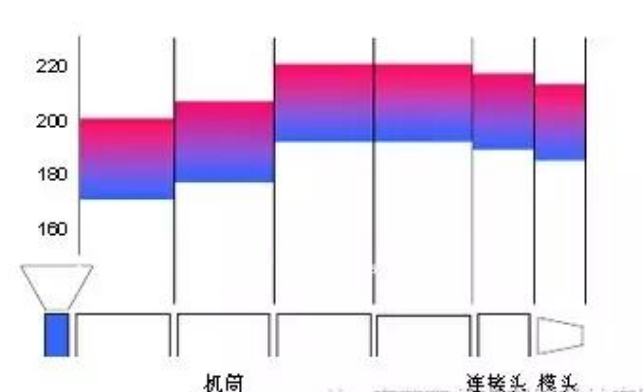

TPU熔体粘度和粘性很大。为了保证TPU熔体能够充分塑化，同时又能最大限度的降低制品表面的粘性，我们推荐从进料段到计量段采用从低到高的温度分布，而计量段到模口采用下降的温度分布。较低的模口温度还有利于提高熔体强度。温度分布示意图如下：
在一些情况下，也可以采用从高到低的温度分布。也就是说喂料段温度最高，模头温度最低。这种温度分布更有利于TPU熔体充分塑化。但是加工高结晶度的TPU时，物料可能粘附在喂料段的螺杆上不能前行，从而导致喂料受阻。TPU加工温度因螺杆尺寸大小而异。大尺寸螺杆因剪切作用大，其加工温度应比小尺寸螺杆低。
3、螺杆转速
如前所述，TPU对剪切非常敏感，因此螺杆转速不宜太高。但是螺杆转速太低则会导致熔体在机筒内停留时间过长而产生降解。一般螺杆转速应在20-50RPM之间为宜。选择合适的螺杆转速应以熔体完全塑化，制品表面光滑无气泡为准。
三、常见问题解析
常见问题 | 可能原因 | 建议解决方法 |
挤出件尺寸不均 | 压力不稳定、喂料不稳定 | 提高机头压力、更换较细的滤网、降低喂料段温度、降低螺杆转速 |
挤出件表面有不熔晶点 | 溶体在机头结晶 | 提高机头温度、降低螺杆转速、检查机头设计是否合理、检查螺杆设计是否合理 |
挤出件表面有泡沫或气泡 | 切片含水量太高、加工温度太高 | 充分干燥、降低加工温度 |
挤出件表面有黑点 | 材料降解 | 清洁设备、清洁滤网、检查机头设计是否合理、降低加工温度 |
挤出件表面粗糙 | 机头温度太低、切片含水量太高、熔体问题太低、机头定型段太长 | 提高机头温度、充分干燥、提高机筒温度、缩短机头定性段长度、降低螺杆转速 |
挤出件表面有线痕 | 熔体在机头结晶、机头受损、切片含水量太高、机头温度不合理 | 清洁机头、更换机头、充分干燥、调整机头温度 |
四、推荐设备
广州市普同试验分析仪器有限公司-小型精密挤出流延机
这款小型精密挤出流延机，核心优势就是小型化机身+工业化精密工艺，完全贴合TPU及各类高端高分子功能薄膜的研发需求，完美衔接实验室小试与量产工艺。
1. 高精度温控系统，适配TPU窄窗口塑化需求
设备搭载分段式独立精密温控模块，整机温度控制精度可达±1℃，精准匹配TPU熔体的熔融特性。从料筒、模头到流延辊筒全流程控温，彻底解决TPU加工中常见的塑化不均、熔体裂解、薄膜发黄、晶点析出等问题，保证改性TPU、填充TPU、阻燃TPU等特殊配方材料稳定成膜。
同时支持温度梯度自由调试，研发人员可快速摸索不同硬度、不同改性体系TPU材料的最佳成型工艺，大幅缩短配方优化周期。
2. 伺服同步传动，解决TPU软膜成型变形难题
针对TPU薄膜弹性大、张力敏感的特性，设备所有牵引、收卷辊筒均采用独立伺服电机驱动，转速同步性极高，可实现微速精准调节。在流延、牵引、裁边、收卷全自动化流程中，始终保持恒定张力，有效避免软质TPU薄膜拉伸变形、褶皱、松卷、跑偏等问题，成型薄膜厚薄均匀、表面平整，成品可直接用于拉伸、透气、耐磨、透光等各项性能测试，实验数据真实可靠。
3. 超低投料量，大幅降低高分子研发成本
区别于传统大型设备，这款桌面级流延机支持小剂量投料实验，几公斤物料即可完成一次完整的成型测试。无论是高校新材料科研、企业新品配方迭代、色母粒分散性验证、填料配比调试，还是TPU复合薄膜、改性薄膜的工艺摸索，都能以极低的物料、时间成本完成实验，彻底告别“小试调参、大机浪费”的行业痛点。
4. 一体化集成设计，适配实验室场景
设备集成单螺杆挤出、精密换网、模头流延、冷却定型、牵引裁边、自动收卷、智能测控全功能模块，机身小巧紧凑、操作简单、噪音低、能耗低，无需复杂安装调试，适配实验室常规场地。搭载智能触控控制系统，所有工艺参数（温度、转速、牵引速度、收卷张力）可视化可调，数据可记录、可追溯，既适合新手快速上手操作，也能满足高精度科研实验的数据化需求。
当下高分子功能薄膜行业，早已告别粗放式生产，精细化配方、定制化工艺、快速化迭代成为核心竞争力。对于TPU等高端敏感型高分子材料的研发而言，一台高精度、小批量、可复刻量产工艺的小型挤出流延机，是提升研发效率、降低试错成本、保障实验精准度的关键。
如需进一步了解设备适配性或获取定制方案，可关注品牌官网（http://potop-tech.com/）或联系技术团队（杨总监135 8059 9870）获取详细参数与案例。
