广州普同-耐腐蚀桌面小型精密挤出流延机ETFE氟材料试机工艺验证

一、试验概况

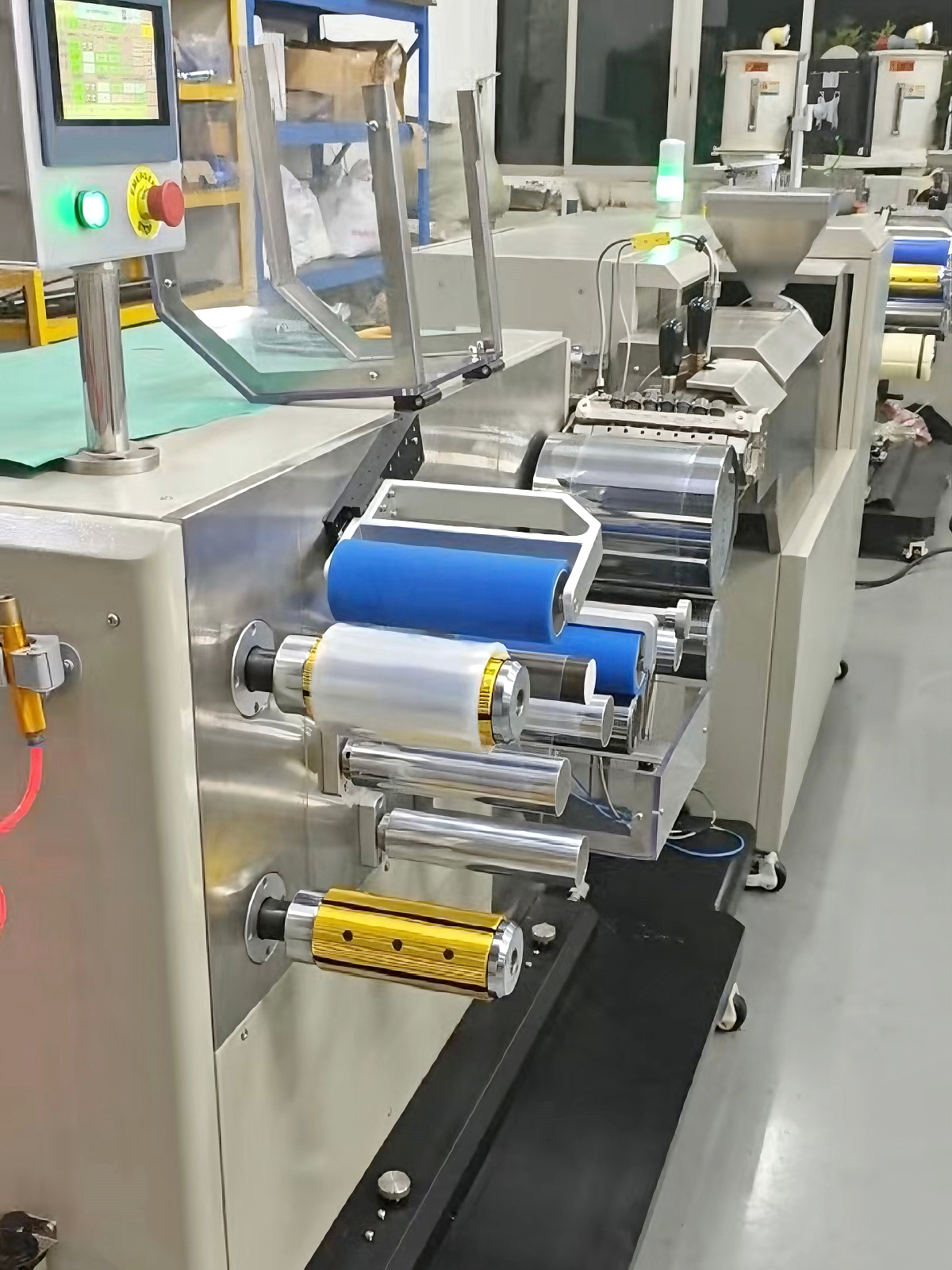

本次售前试机采用广州市普同实验分析仪器有限公司的FDSI-25/22P耐腐蚀型桌面小型精密挤出流延机，设备耐受450℃高温，专门适配ETFE、PFA、PVDF等腐蚀性氟塑料成型测试，本次试机原料为10KG ETFE氟粒子，全程完整记录氟膜成型全套工艺参数，验证设备针对强腐蚀氟材料的稳定生产能力。

二、前期原料预处理

ETFE极易吸潮，水分会造成薄膜气泡、针眼缺陷，试机前严格按照工艺标准，原料110℃恒温烘干3小时，彻底祛除粒子内部水汽；模温机整体恒温175℃，提前完成整机预热，保证挤出工艺环境稳定。

三、全套挤出流延工艺参数

1. 料筒与模头分段温控：295℃、295℃、295℃、300℃、300℃、300℃、305℃、305℃、305℃、305℃，阶梯升温适配ETFE熔融特性，防止材料高温分解；

2. 挤出系统：螺杆转速30rpm，熔体压力稳定维持2.7MPa，模头开口0.4mm，耐腐蚀螺杆、模头无惧氟材料腐蚀损耗；

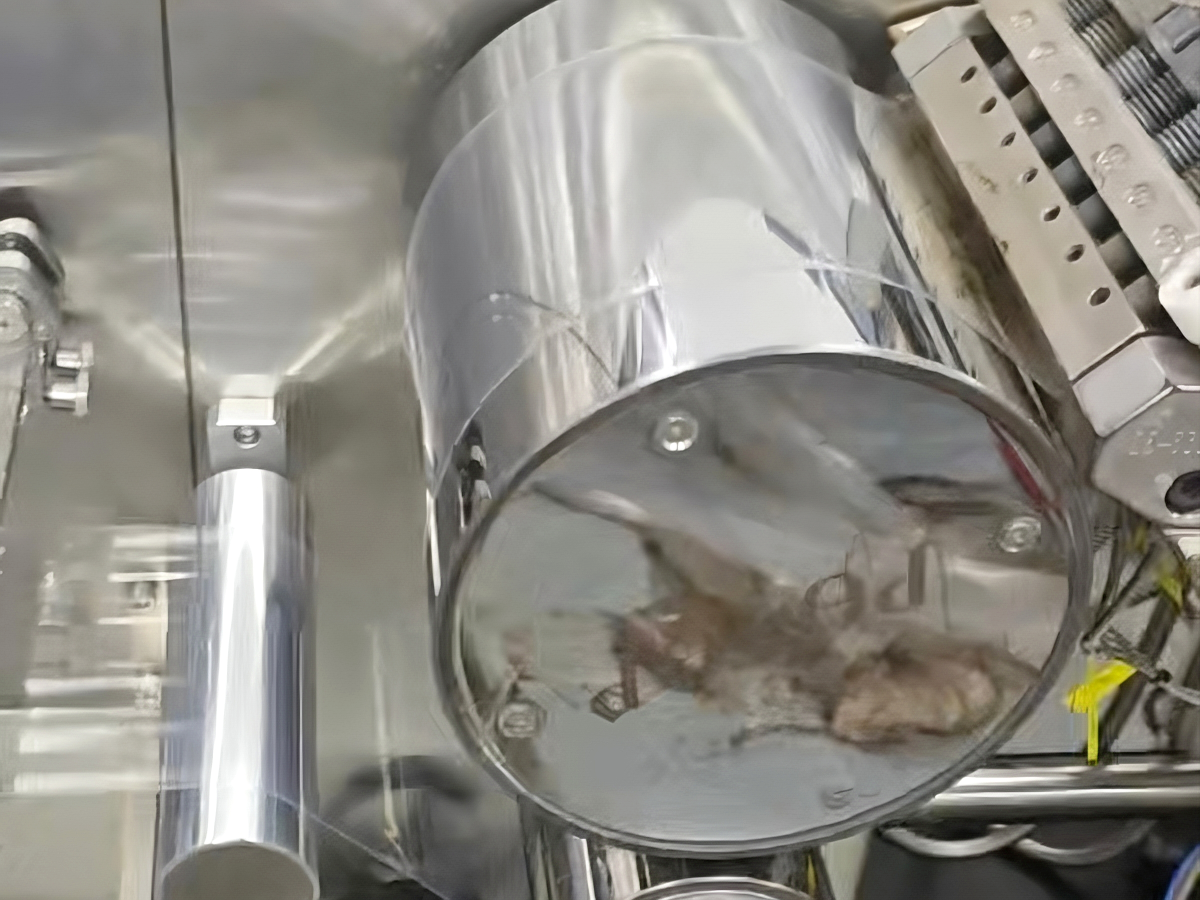

3. 牵引定型系统：流延辊恒温175℃，A辊线速度2.3m/min、B辊2.32m/min，牵引辊2.27m/min，速度梯度精准控制内应力；

4. 收卷张力：主收卷张力10%，收边张力15%，薄型氟膜平整无褶皱、翘曲。

四、试机成型结果

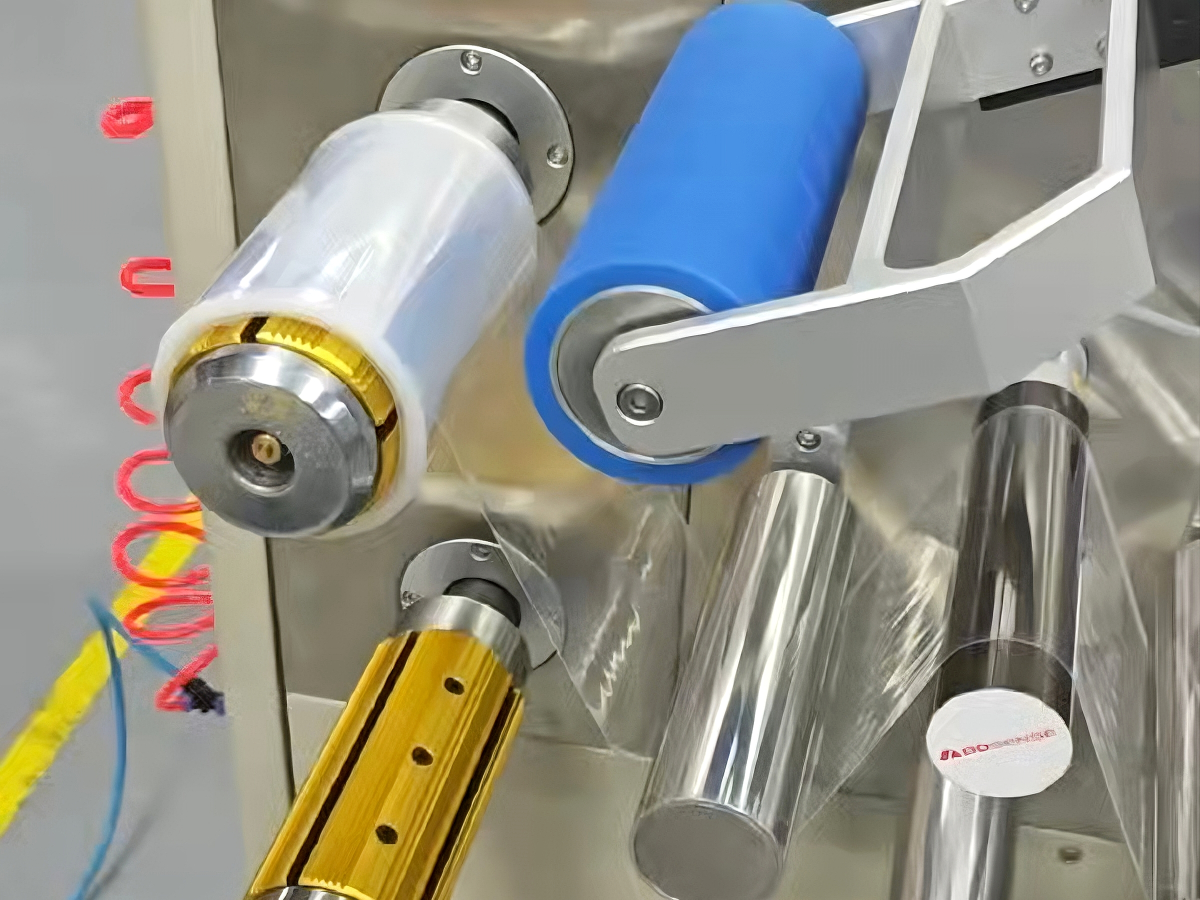

整机连续平稳投料挤出，最终成型薄膜宽度142mm，实测膜厚0.050mm，横向厚度均匀稳定；成品膜材翘曲度≤1mm，膜面平整光滑，无晶点、划痕、气泡、针眼缺陷，完美达成客户对超薄氟膜的试制标准。试机完成后留存标准样卷，可供客户检测性能。

五、耐腐蚀流延设备核心优势

1. 整机过流部件防腐定制，耐氟塑料高温腐蚀，长期加工ETFE、PVDF无磨损、耐腐蚀、使用寿命更长；

2. 桌面小型化设计，仅需少量原料即可完成配方调试，研发打样节省昂贵氟料，降低新材料研发成本；

3. 多段独立精准温控、压力实时监测，超薄薄膜厚度可控，最小可制0.02mm超薄功能氟膜；

4. 牵引、张力分段独立调速，精准控制薄膜内应力，解决氟膜易翘曲、厚薄不均难题；

5. 适配高校实验室、新材料企业研发部门，用于氟塑料隔膜、防腐包装膜、耐候功能薄膜配方研发小试。

六、总结

本次ETFE氟材料试机完整验证普同耐腐蚀款小型挤出流延机，针对腐蚀性高温氟塑料成型的稳定性与精度，设备可精准稳定制备超薄均匀氟功能薄膜，完美满足氟新材料前期配方研发、小批量试样需求，是氟材料实验室研发优选小型成型设备。

【如需进一步了解设备适配性或获取定制方案，可联系技术团队（杨总监135 8059 9870）获取详细参数与案例。】
