复合材料基材制备试验 | 小型挤出流延机PA66尼龙流延膜工艺研究

一、试验概述

聚酰胺66（PA66）属于半结晶型工程高分子材料，具备优异的力学强度、耐摩擦、耐化学品性能，在阻隔薄膜、功能性改性膜、高分子复合材料等领域具备较高应用价值。但PA66材料极易吸湿，加工窗口窄，流延成膜过程中易出现气泡、银纹、厚度波动、膜面翘曲等缺陷，工艺调试难度较高。

本次试验采用广州市普同实验分析仪器有限公司桌面小型精密挤出流延机开展售前工艺试料，模拟工业级流延成膜完整工艺流程，针对PA66薄膜开展小试成型验证，实现20‑60μm厚度PA66薄膜稳定制备。

二、试验原料与预处理工艺

- 试验物料：PA66粒子

- 预处理工艺：PA66分子链中酰胺基团极易吸收环境水汽，含水物料高温挤出会发生水解降解，造成薄膜出现银纹、气泡、力学性能下降。因此原料在加工前，在100℃条件下恒温烘干6h以上，充分脱除原料内部吸附水分，降低水解风险，保障挤出成膜品质。

- 试验目标：完成20‑60μm厚度区间PA66流延薄膜稳定成型；考核桌面流延设备对高熔点工程塑料的加工适配性；采集整套挤出‑流延‑收卷全流程工艺参数。

三、试验硬件与工艺参数

试验设备

桌面小型精密挤出流延机，集成单螺杆挤出单元、狭缝模头、流延冷却辊组、牵引系统、张力控制收卷单元，可实现温度、转速、熔体压力、扭矩、线速度、收卷张力全参数实时采集存储，满足高分子材料小试流延成型研究。

实测工艺参数

1. 料筒‑模头梯度温度：255℃~280℃，采用分段梯度升温工艺，下料一区通水冷却，防止物料提前熔融架桥，保障稳定喂料；

2. 螺杆转速：60r/min，挤出电机扭矩7.3%；

3. 熔体压力：1.9MPa，熔体压力平稳无大幅波动，说明物料塑化状态均匀；

4. 流延牵引线速度：3.85m/min，本次试验未启用静电吸附装置；

5. 流延辊油温设定：120℃，适配PA66结晶冷却定型需求，调控薄膜结晶度与内应力；

6. 张力系统：收卷张力15%，收边张力35%，抑制薄型膜收卷起皱、跑偏问题；

7. 过滤组件：本次试机未加装滤网组件。

四、成型结果与工艺分析

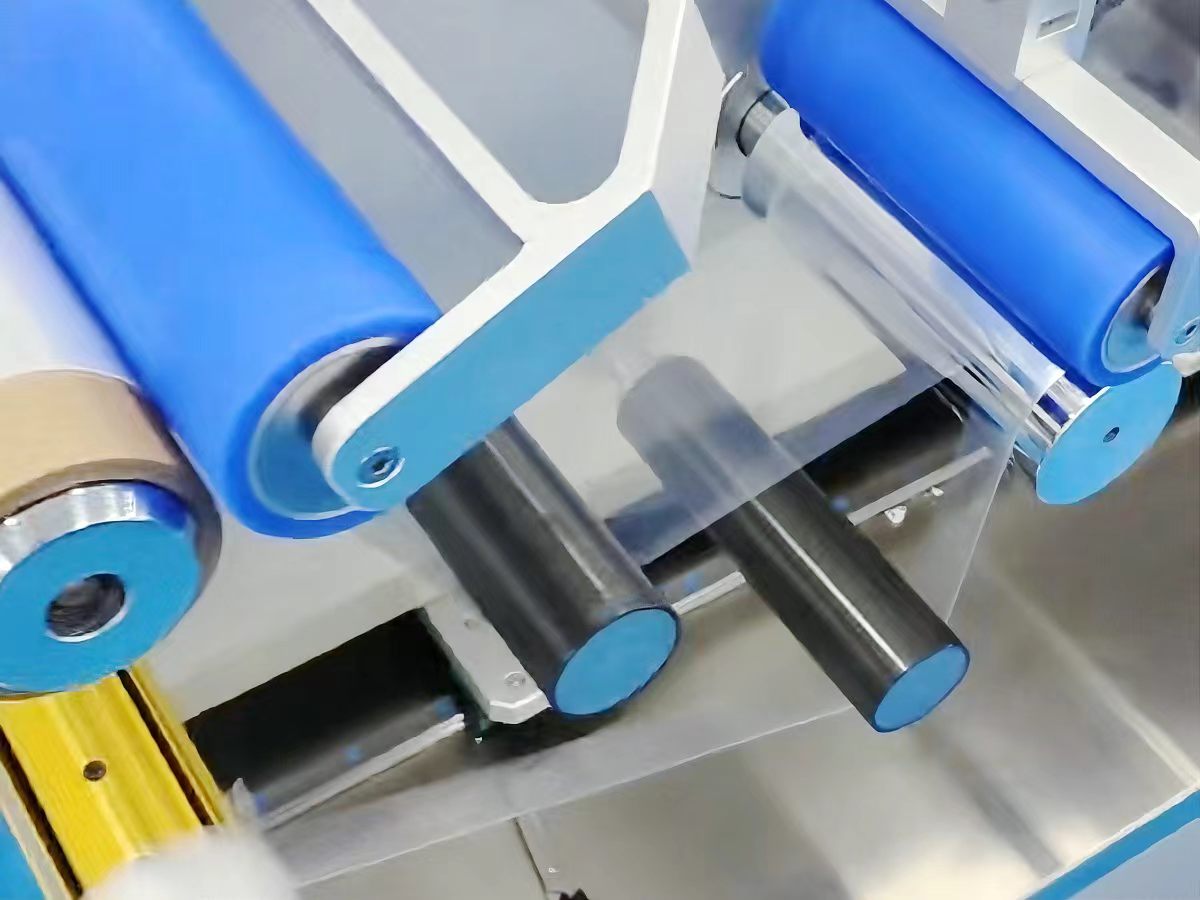

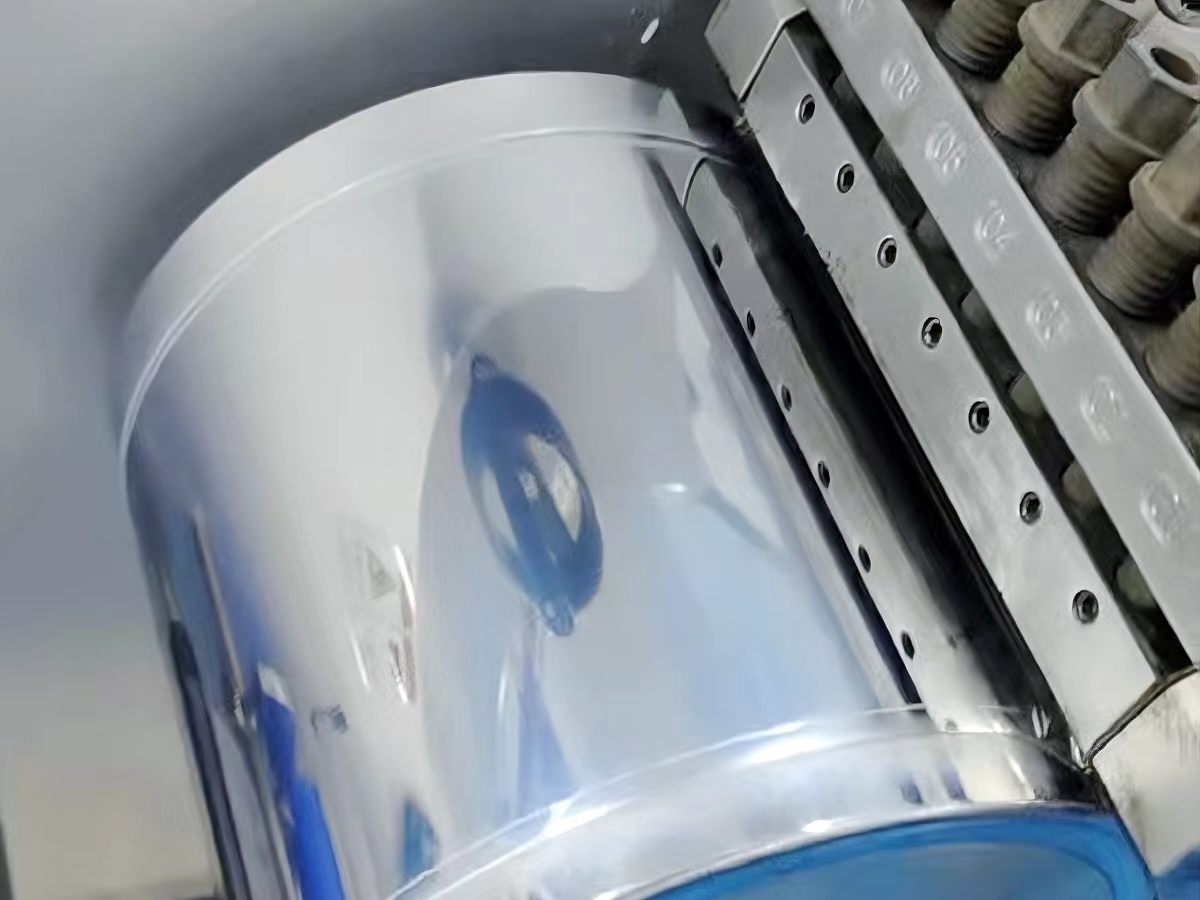

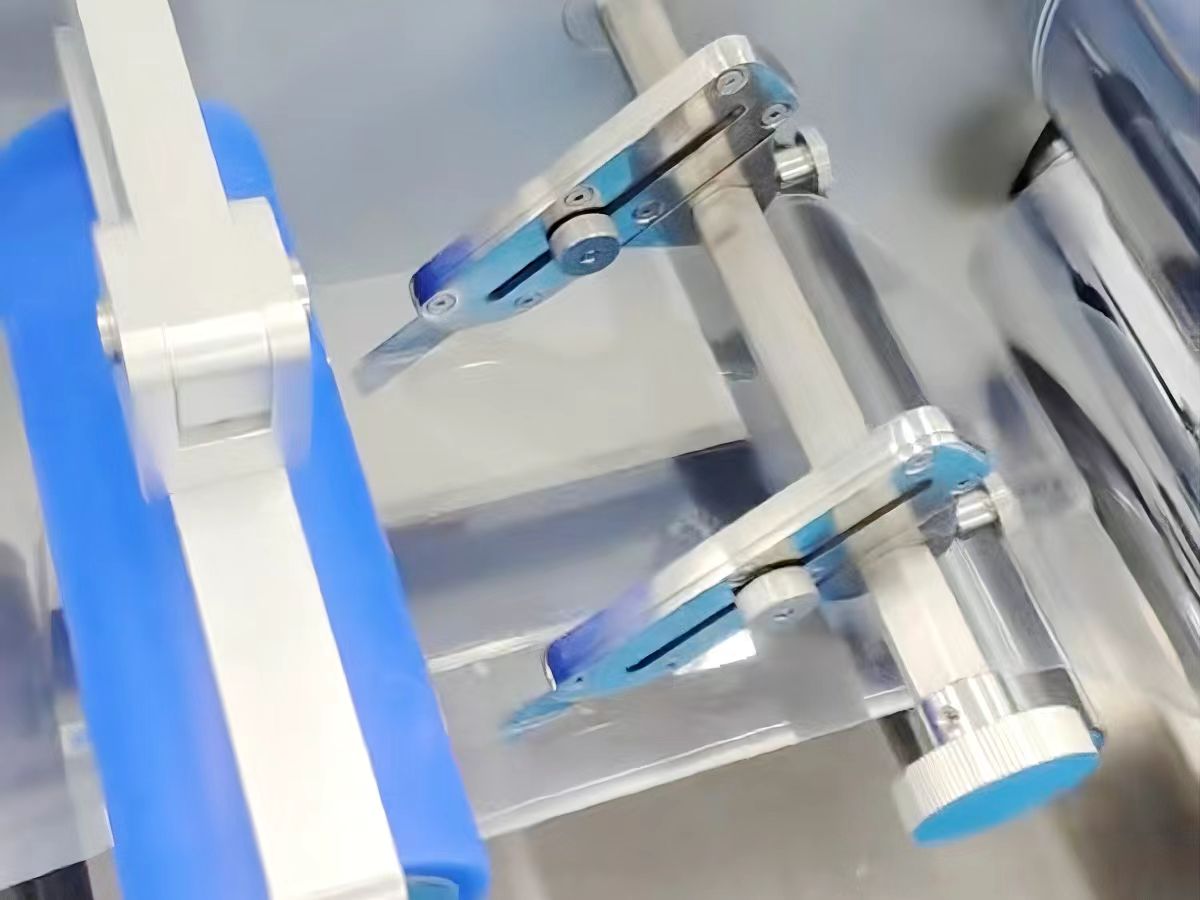

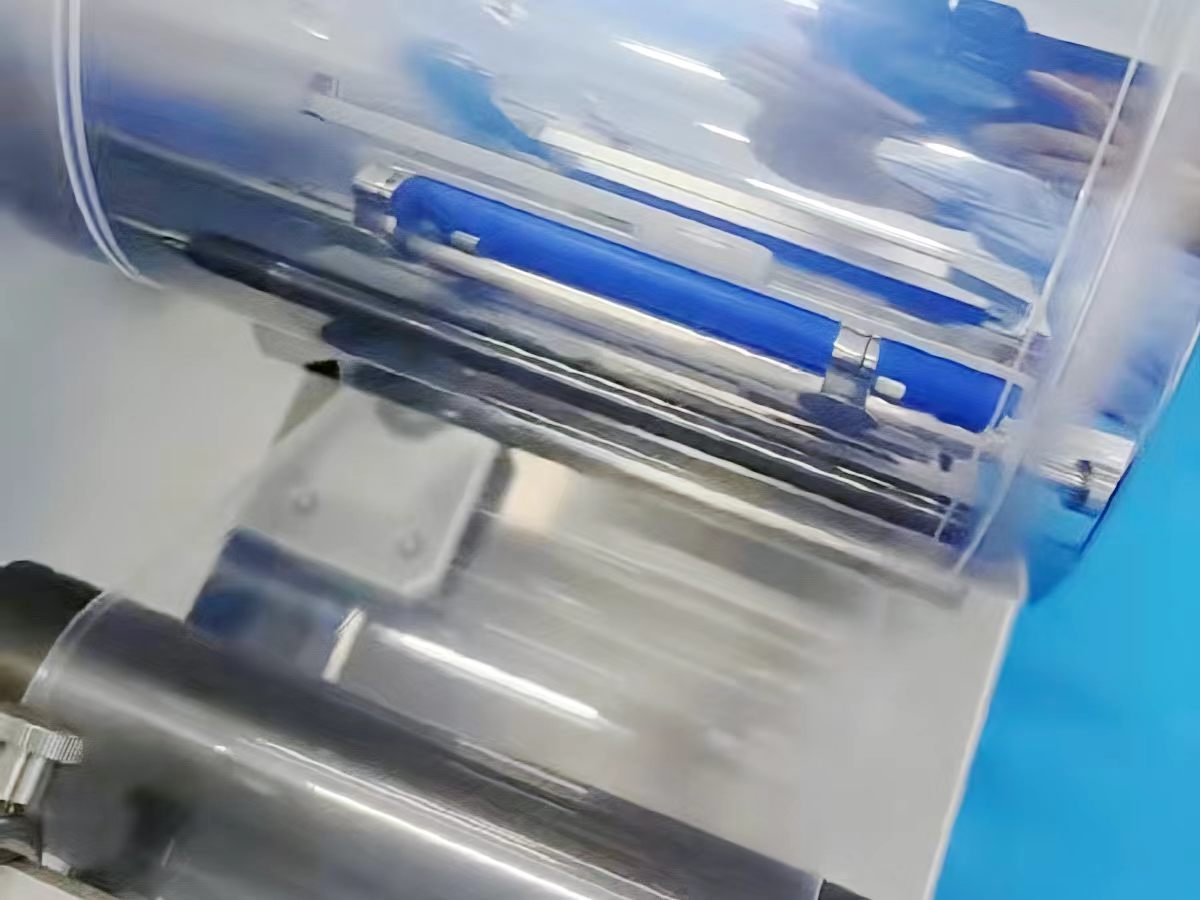

整套设备完成挤出塑化、模头出料、流延辊冷却定型、牵引展平、收卷全过程，PA66薄膜实现正常连续成型，可制备20‑60μm薄型尼龙流延膜。

从试机现象分析：下料段通水冷却有效避免PA66在喂料口提前熔融结块，保证喂料连续稳定；梯度温度设置保障PA66充分塑化，熔体压力维持平稳，没有出现压力骤升骤降现象；流延辊120℃油温匹配PA66结晶特性，薄膜冷却定型状态良好；合理的收卷、收边张力配比，有效改善薄规格尼龙膜容易褶皱、跑偏的行业痛点。

桌面机型完整复刻工业流延生产线核心单元，全部工艺参数可实时记录保存，便于开展变量对比试验，快速评估不同改性配方、不同工艺条件对PA66薄膜外观、厚度、成型稳定性带来的影响。

五、设备技术优势

1. 一体化桌面集成设计，占地面积小，覆盖挤出、流延冷却、牵引、张力收卷完整流程，无需复杂厂房配套，适配实验室小批量配方打样；

2. 多段独立精准控温，可实现宽区间梯度温度设置，适配PA66、PA以及多种高温工程塑料、改性共混材料的加工窗口；下料区支持通水冷却，解决高熔点工程塑料喂料架桥难题；

3. 在线监测熔体压力、螺杆扭矩、转速、线速度、收卷张力，全流程试验数据可追溯留存，便于论文撰写、配方对比、工艺复盘；

4. 工艺调节灵活，转速、辊温、牵引速度、张力均可独立可调，快速迭代工艺方案，缩短新材料研发周期；

5. 可拓展静电吸附、在线测厚等选配模块，满足更高标准功能性薄膜开发需求。

六、应用领域

该款桌面小型精密挤出流延机，可用于PA66、PA系列尼龙材料及改性共混体系流延膜开发，面向高分子新材料企业研发部门、高等院校、科研院所，开展阻隔薄膜、改性功能膜、复合材料基材的小试实验。通过小试阶段充分摸索工艺，降低中试放大风险，为后续工业化生产提供重要工艺参考。

如需进一步了解设备适配性或获取定制方案，可关注品牌官网（http://potop-tech.com/）或联系技术团队（杨总监135 8059 9870）获取详细参数与案例。
